汽車油泥模掃描與逆向
交通工具如汽車、摩托車外觀造型設計樣板流程是：概念設計 → 油泥模制作 → 三維掃描 → 三維建模 → 樣車制作
上海數造利用自身的設備和技術優勢，常年想泛亞汽車、長安汽車、保定長城汽車、上海律成等提供整車掃描、油泥模掃描、逆向建模等服務。
1，整車逆向與改型設計
上海數造在對某型微型車進行整車掃描逆向的基礎上，進行內部結構和外觀改型設計。
 |
 |
|||
|

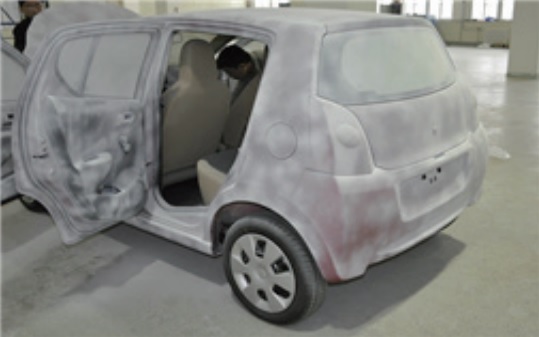

樣車掃描前表面處理 |

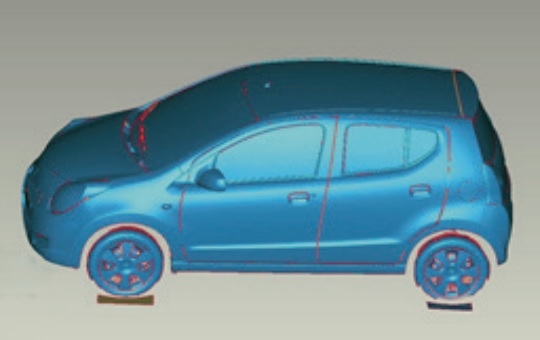

整車掃描點云STL文件 |
|||
 |
 |
|||
|
外覆蓋件Catia 3D數模 |

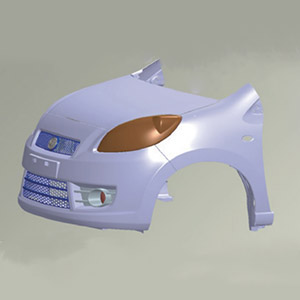

車頭改型A Class 曲面 |
|||
 |
 |
|||
|

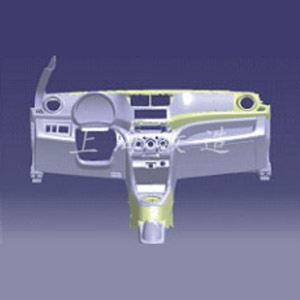

儀表板逆向數模 |

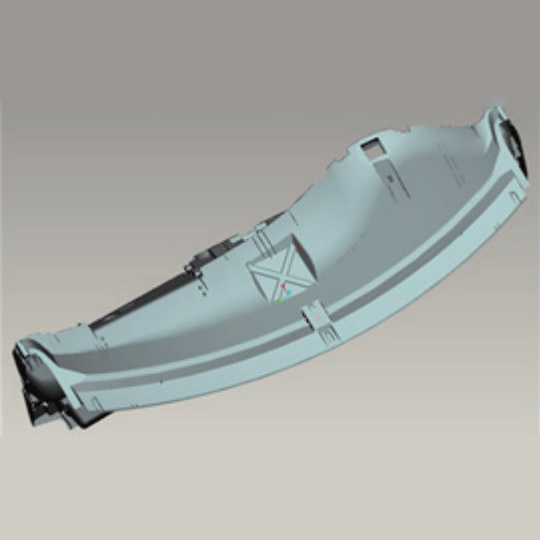

底盤數模Catia 3D數模 |
2，摩托車油泥模型掃描
 |
||||
|

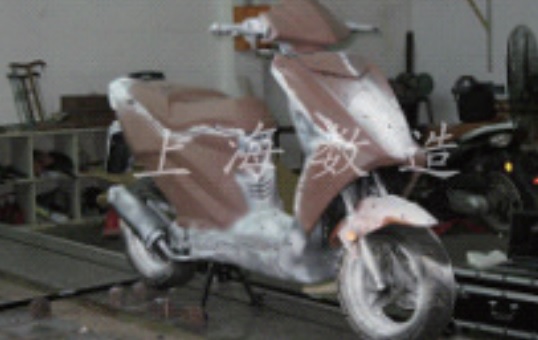

沙灘車油泥模型掃描現場 |
|
|||
 |
 |
|||
|

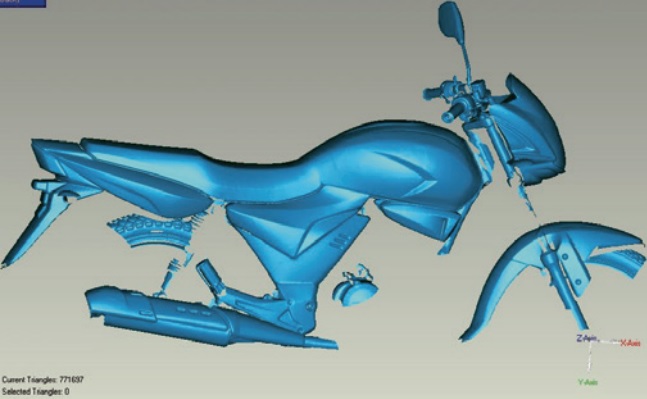

摩托車掃描數據三角面模型 |

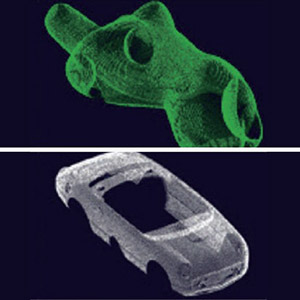

車架掃描點云 |
|||
 |
 |
|||
|

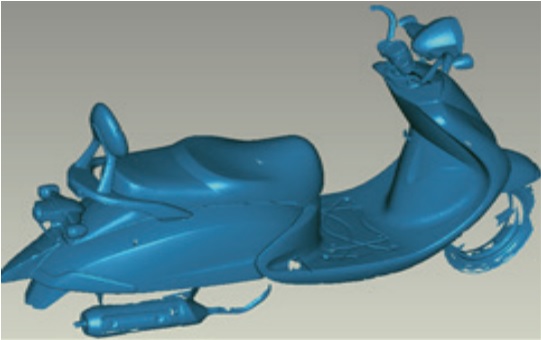

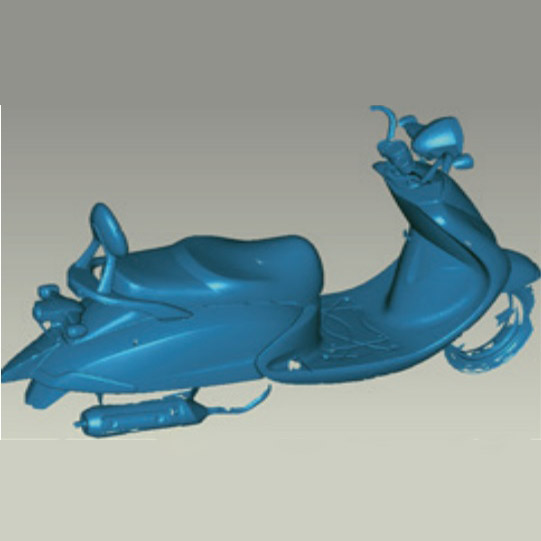

踏板車掃描數據三角面模型 |
摩托車掃描點云 |
對大型物體的掃描，需要使用高精度攝影測量系統獲取物體的主體結構和骨架，然后將3DSS掃描的多幅點云數據拼接到主題結構上，避免了大量的拼接引起的累積誤差。 針對大型物件的掃描，推薦使用：高精度攝影測量系統+幻影標準型三維掃描儀 另外，亦可使用： 高精度攝影測量系統+綜合型三維掃描儀 幻影四目型三維掃描儀
